Rejillas de Acero al carbón

 Las rejillas de acero al carbón son estructuras diseñadas para proporcionar resistencia y funcionalidad en aplicaciones que requieren alta capacidad de carga y durabilidad. En especial, las Rejillas COESA se fabrican mediante un proceso de electroforjado, uniendo soleras y redondos para garantizar una construcción robusta y confiable

Contáctenos


Rejilla a la medida Las rejillas de acero al carbón son estructuras metálicas formadas por barras portantes (soleras) y barras transversales (redondos), unidas mediante un proceso de soldadura o electroforjado. Estas rejillas están diseñadas para proporcionar soporte, ventilación, drenaje y seguridad en diversas aplicaciones industriales, comerciales y residenciales, gracias a su alta resistencia mecánica y versatilidad.

Características Principales

  1. Material y Acabado:
    • Fabricadas con acero al carbón de alta calidad.
    • Acabados disponibles:
      • Natural
      • Primario anticorrosivo
      • Galvanizado
      • Otros según necesidades del cliente.
  2. Superficie:
    • Opción de acabado liso o antiderrapante.
  3. Medidas:
    • Tableros estándar de 1.00 x 6.00 m y 1.00 x 3.00 m.
    • Posibilidad de fabricación a medida conforme a planos específicos.
  4. Normatividad:
    • Cumplen con estándares internacionales y nacionales como:
      • ANSI (American National Standards Institute)
      • ASTM (American Society for Testing and Materials)
      • NMX B 254 CANACERO 2008
    • Proceso de galvanizado conforme a la norma ASTM A-123​.
  5. Tipos de Rejillas:
    • Cargas pesadas y tráfico continuo (CR-1, CR-2, CR-3, CR-4).
    • Uso industrial o residencial estándar (CR-5, CR-6).
    • Cargas ligeras y menor peso (CR-7, CR-8).




Ventajas

  • Alta resistencia mecánica: Adecuadas para soportar cargas distribuidas, concentradas y rodantes.
  • Versatilidad de aplicaciones:

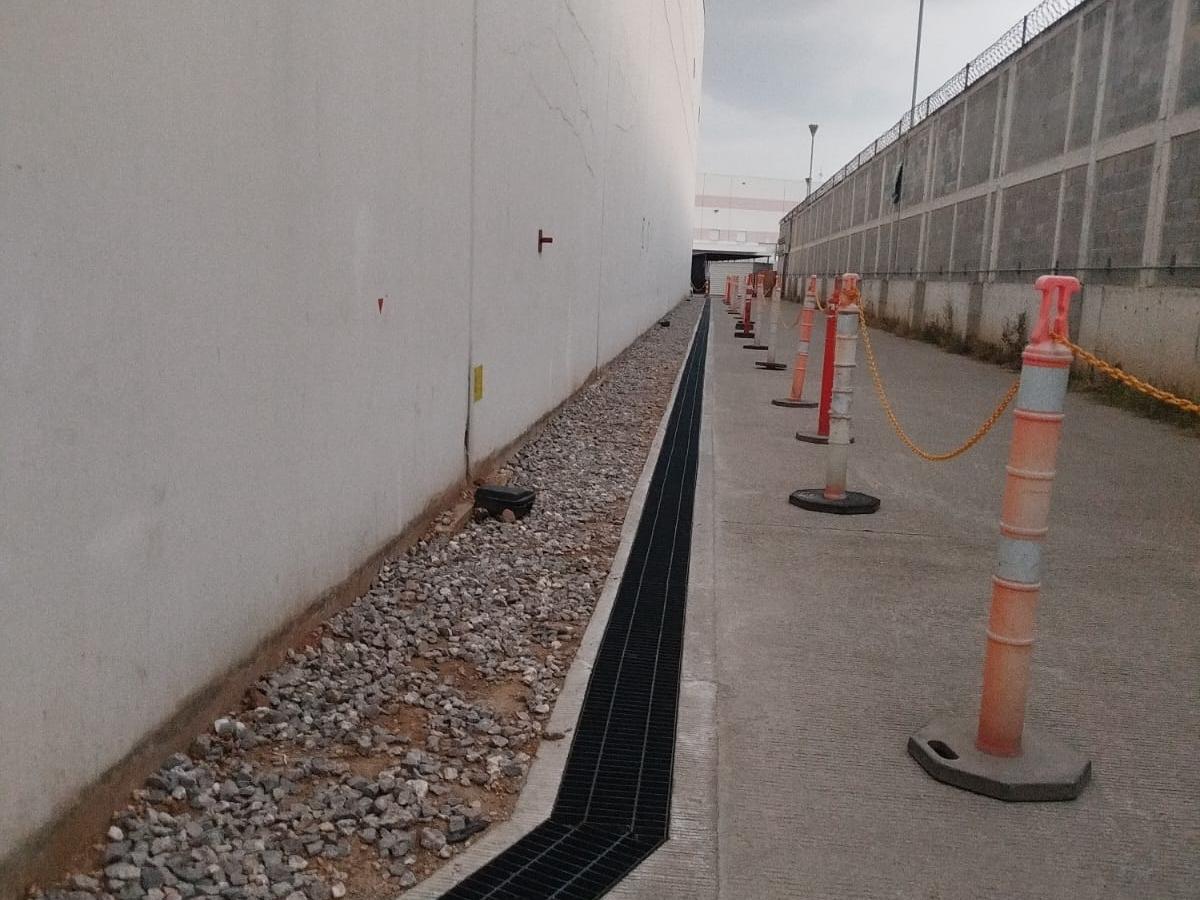

    • Usos en drenajes, plataformas, rampas, escaleras, barandales, entre otros.
    • Sectores como industria automotriz, minera, petrolera, y más.
  • Costo accesible: Representan una alternativa económica frente a otros materiales, con alta durabilidad.
  • Fabricación personalizada: Adaptadas a las necesidades de proyectos públicos o privados​

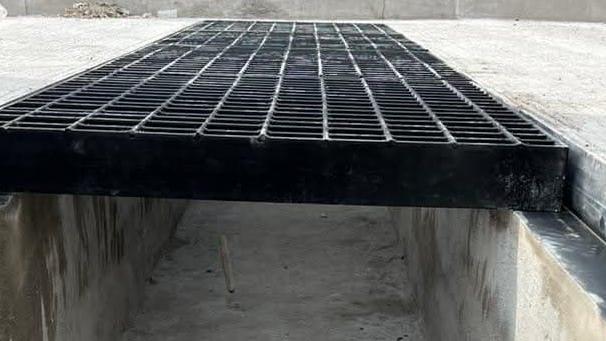

Rejillas para tráfico pesado y continuo


La Rejilla para Tráfico Vehicular y Pesado de Acero  está diseñada y fabricada para soportar el paso continuo o concentrado de autos hasta el paso de camiones de carga pesada  y aviones, ofreciendo protección, durabilidad y Alta  resistencia en su infraestructura industrial, pública o comercial.

La separación entre soleras de las rejillas se fabrican dependiendo de la capacidad de carga que requiere soportar y el claro que pretende cubrir; entre otros la entrada deseada de aire, luz, sonido, calor, entre otros elementos. Además, en zonas cerradas, obstruidas y húmedas, impiden la acumulación de líquidos en superficies de trabajo.

Superficie: Lisa y Dentada.

Acabado: Primer Negro, Galvanizado y Natural sin pintar.

Tipos: CR-1, CR-2, CR-3 y CR-4.

Rejillas estándar para uso industrial o residencial


Las rejillas tipo Irving estándar para uso industrial o residencial son una gran solución para colocar pisos, hacer pasillos, plataformas, pasarelas rampas o trincheras y las líneas de ensamblaje en inmuebles como las naves industriales, puesto que son fáciles y rápidas de instalar, tienen una gran resistencia y son más ligeras que los pisos tradicionales de concreto u hormigón.


Tipos: CR-5 y CR-6.

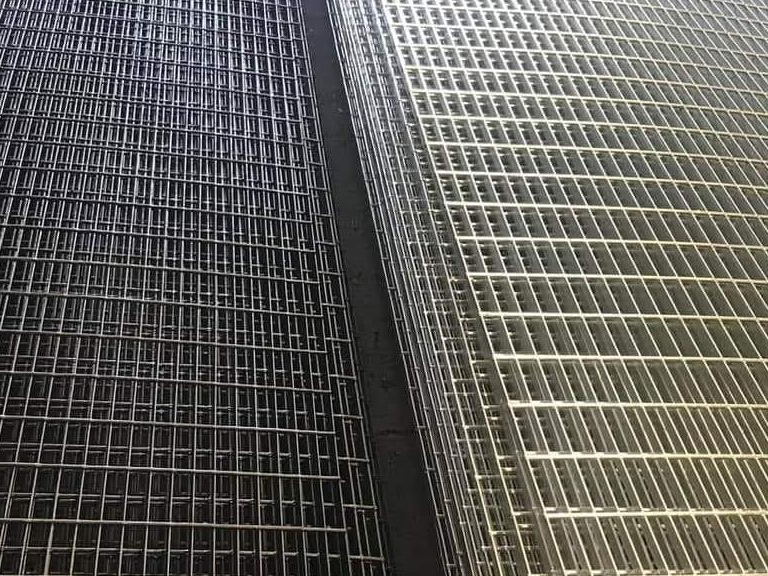

Rejillas para cargas ligeras:


Las rejillas tipo Irving están disponibles en diferentes materiales, como acero,  y fibra de vidrio, y pueden soportar cargas ligeras. Se pueden usar en diversos entornos, como en la construcción de edificios, plantas industriales, plataformas marinas, entre otros.

Tipos: CR-7 y CR-8.


Tabla de Datos Completa
medida rejilla tipo
Medidas Pulgadas CR-1 CR-2 CR-3 CR-4 CR-5 CR-6 CR-7 CR-8
1/8 3/4 26.74 29.33 22.8 25.39 19.35 21.94 26.02 21.76
1 34.85 37.44 29.58 32.17 24.97 27.56 34.75 26.45
1 1/4 42.9 45.49 36.32 38.91 30.56 33.15 43.43 32.67
1 1/2 51 53.59 43.1 45.69 36.18 38.77 52.11 54.44
2 67.1 69.69 56.57 59.16 47.36 49.94 60.79 71.57
3/16 3/4 38.87 41.46 32.95 35.54 27.77 30.36 39.09 39.09
1 51 53.59 43.1 45.69 36.18 38.77 52.16 35.81
1 1/4 64.58 68.66 54.7 58.79 46.06 50.15 44.32 65.11
1 1/2 76.65 80.74 64.81 68.89 54.44 58.53 78.12 54.44
2 100.86 104.95 85.06 89.15 71.24 75.32 104.2 71.57
2 1/2 125.07 129.07 105.31 109.4 88.03 92.12 130.22 85.55
1/4 1 68.6 72.69 58.07 62.16 48.85 52.94 42.09 47.05
1 1/4 86.48 92.3 73.31 79.13 61.79 67.6 51.37 56.33
1 1/2 102.59 108.4 86.79 92.6 72.96 78.78 60.65 65.61
2 130.95 136.6 110.5 116.14 92.59 98.24 79.23 84.19
2 1/2 162.28 167.93 136.71 142.35 114.33 119.98 97.78 102.74
3 193.61 199.25 162.92 168.57 136.07 141.72 116.36 121.32
5/16 1 83.99 89.63 71.2 76.84 60.01 65.65 105.54 72.7
1 1/4 103.54 109.18 87.55 93.2 73.57 79.22 79.22 88.13
1 1/2 123.14 128.78 103.95 109.6 87.17 92.81 92.81 101.59
2 162.28 167.93 136.71 142.35 114.33 119.98 119.98 128.49
2 1/2 201.48 207.12 169.51 175.15 141.53 147.18 147.18 155.41
3 240.62 246.27 202.26 207.91 168.69 174.34 174.34 182.31
4 318.97 324.61 267.81 273.46 223.05 228.7 228.7 236.13
3/8 1 99.63 105.27 84.28 89.93 70.86 76.5 114.71 114.71
1 1/4 123.14 128.78 103.95 109.6 87.17 92.81 128.48 158.3
1 1/2 146.64 152.29 123.62 129.27 103.48 109.13 88.53 93.49
2 193.61 199.25 162.92 168.57 136.07 141.72 116.36 121.32
2 1/2 240.62 246.27 202.26 207.91 168.69 174.34 144.22 149.18
3 287.64 293.29 241.6 247.25 201.32 206.96 172.05 177.01
4 381.62 387.27 320.24 325.88 266.53 272.17 227.76 232.72
Tabla de Datos Completa
Núm. de Soleras (mm.) CR-1 O CR-2 CR-3 O CR-4 CR-5 O CR-6
1/8" (mm.) 3/16" (mm.) 1/4" (mm.) 3/8" (mm.) 1/8" (mm.) 3/16" (mm.) 1/4" (mm.) 3/8" (mm.) 1/8" (mm.) 3/16" (mm.) 1/4" (mm.) 3/8" (mm.)
2 23.7 25.4 27 30 27.2 28.8 30.4 33.6 33.2 34.8 36.4 39.7
3 44.3 46 47.6 50 51.2 52.8 54.4 57.6 63.4 65 66.6 69.8
4 64.9 66.6 68.2 71 75.2 76.8 78.4 81.6 93.5 95.1 96.7 100
5 85.5 87.2 88.8 92 99.2 100.8 102.4 105.6 123.7 125.3 126.9 130.7
6 106.1 107.8 109.4 112.6 123.2 124.8 126.4 129.6 153.9 155.5 157.1 160.3
7 126.7 128.4 130 133.2 147.2 148.8 150.4 153.6 184 185.6 187.2 190.5
8 147.3 149 150.6 153.8 171.2 172.8 174.4 177.6 214.2 215.8 217.4 220.4
9 167.9 169.6 171.2 174.4 195.2 196.8 198.4 201.6 244.3 245.9 247.5 250.8
10 188.5 190.2 191.8 195 219.2 220.8 222.4 225.6 274.5 276.1 277.7 280.9
11 209.1 210.8 212.4 215.6 243.2 244.8 246.4 249.6 304.7 306.3 307.9 311.1
12 229.7 231.4 233 236.2 267.2 268.8 270.4 273.6 334.8 336.4 338 341.3
13 250.3 252 253.6 256.8 291.2 292.8 294.4 297.6 365 366.6 368.2 371.4
14 270.9 272.6 274.2 277.4 315.2 316.8 318.4 321.6 395.1 396.7 398.4 401.6
15 291.5 293.2 294.8 298 339.2 340.8 342.4 345.6 425.3 426.9 428.5 431.7
16 312.1 313.8 315.4 318.6 363.2 364.8 366.4 369.6 455.5 457.1 458.7 461.9
17 332.7 333.4 336 339.2 387.2 388.8 390.4 393.6 485.6 487.2 488.8 492.1
18 353.3 355 356.6 359.8 411.2 412.8 414.4 417.6 515.8 517.4 519 522.2
19 373.9 375.6 377.2 380.4 435.2 436.8 438.4 441.6 545.9 547.5 549.2 552.4
20 394.5 396.2 397.8 401 459.2 460.8 462.4 465.6 576.1 577.7 579.3 582.5
21 415.1 416.9 418.4 421.6 483.2 484.8 486.4 489.6 606.3 607.9 609.5 612.7
22 435.7 437.4 439.4 442.2 507.2 508.8 510.4 513.6 636.4 638 639.6 642.8
23 456.3 458 459.6 462.8 531.2 532.8 534.4 537.6 666.6 668.2 669.8 673
24 476.9 478.6 480.2 483.4 555.2 556.8 558.4 561.6 696.7 698.3 700 703.2
25 497.5 499.2 500.8 504 579.2 580.8 582.4 585.6 726.9 728.5 730.1 733.3
26 518.1 519.8 521.4 524.6 603.2 604.8 606.4 609.6 757.1 758.7 760.3 763.5
27 538.7 540.4 542 545.2 627.2 628.8 630.4 633.6 787.2 788.8 790.4 793.6
28 559.3 561 562.6 565.8 651.2 652.8 654.4 657.6 817.4 819 820.6 823.8
29 579.9 581.6 583.2 586.4 675.2 676.8 678.4 681.6 847.5 849.1 850.7 854
30 600.5 602.2 603.8 607 699.2 700.8 702.4 705.6 877.7 879.3 880.9 884.1
31 621.1 622.8 624.4 627.6 723.2 724.8 726.4 729.6 907.9 909.5 911.1 914.3
32 641.7 643.5 645 648.2 747.1 748.8 750.4 753.6 938 939.6 941.2 944.4
33 662.3 664 665.6 668 771.2 772.8 774.4 777.6 968.2 969.8 971.4 974.6
34 682.9 684.6 686.2 689.4 795.1 796.7 798.4 801.6 998.3 999.9 1001.6 1004.8
35 703.5 705.2 706.8 710 819.1 820.7 822.4 825.5
36 724.1 725.8 727.4 730.6 843.1 844.7 846.3 849.5
37 744.7 746.4 748 751.2 867.1 868.7 870.3 783.5
38 765.3 767 768.6 771.8 891.1 892.7 894.3 897.9
39 785.9 787.6 789.2 792.4 915.1 916.7 918.3 921.5
40 806.5 808.2 809.8 813 939.1 940.7 942.3 945.5
41 827.1 828.8 830.4 833.6 963.1 964.7 966.3 969.5
42 847.7 849.4 851 854.2 987.1 988.7 990.3 993.5
43 868.3 870 871.6 874.8
44 888.9 890.6 892.2 895.4
45 909.5 911.2 912.8 916
46 930.1 931.8 933.4 936.6
47 950.8 952.4 954 957.2
48 971.4 973 974.6 977.8
49 992 993.6 995.2 998.4

Las rejillas de acero al carbón son una solución eficiente para proyectos que exigen una combinación de resistencia, funcionalidad y accesibilidad económica. Su personalización y adaptabilidad las convierten en una opción ideal para una amplia gama de aplicaciones.

Tabla de Datos Completa
CR-05 CLARO EN METROS
SOLERA DE CARGA Tamaños Claro Máximo con carga Humana Rejilla Lisa Claro Máximo con Carga Humana Dentado Claro Máximo con Tránsito de Camiones 0.50 0.75 1.00 1.25 1.50 1.75 2.00 2.25
3.2 X 19,1 mm (1/8" x 2/4") 0,76 m w 2381 1058 595 NO SE RECOMIENDAN LAS CARGAS
Fw 1,5 3,3 5,8
p 595 397 298
Fp 1,2 2,6 4,7
4.8 x 19,1 mm (3/16" x 3/4") 1,12 m w 3573 1588 893 572
Fw 1,5 3,3 5,8 9,1
p 893 595 447 357
Fp 1,2 2,6 4,7 7,3
3,2 x 25,4 mm (1/8" x 1") 1,30 m 1,15 m w 4212 1872 1053 674 468
Fw 1,1 2,5 4,4 6,8 9,8
p 1053 702 526 421 351
Fp 0,9 2,0 3,5 5,5 7,9
4,8 x 25,4 mm (3/16" x 1") 1,50 m 1,31 m 0,20 m w 6317 2808 1579 1011 702 516
Fw 1,1 2,5 4,4 6,8 9,8 13,4
p 1579 1053 790 632 526 451
Fp 0,9 2,0 3,5 5,5 7,9 10,7
3,2 x 31,8 mm (1/8" x 1 1/4") 1,63 m 1,47 m w 6601 2934 1650 1056 733 539
Fw 0,9 2,0 3,5 5,5 7,9 10,7
p 1650 1100 825 660 550 472
Fp 0,7 1,6 2,8 4,4 6,3 8,6
4,8 x 31,8 mm (3/16" x 1 1/4") 1,78 m 1,69 m 0,25 m w 9902 4401 2476 1584 1100 808 619
Fw 0,9 2,0 3,5 5,5 10,7 14,0
p 2476 1650 1238 990 825 707 619
Fp 0,7 1,6 2,2 4,4 6,3 8,6 11,2
3,2 x 38,1 mm (1/8" x 1 1/2") 2,00 m 1,68 m 0,25 m w 11230 4991 2807 1797 1248 917 702 565
Fw 1,7 2,6 3,5 4,4 5,2 6,1 7,0 19,8
p 2803 1869 1402 1121 934 801 700 635
Fp 1,0 1,6 2,8 4,4 6,3 8,3 10,0 15,8
4,8 x 38,1 mm (3/16" x 1 1/2") 2,03 m 1,88 m 0,30 m w 14214 6317 3554 2274 1579 1160 888 702
Fw 0,7 1,6 2,9 4,6 6,6 8,9 11,7 14,8
p 3554 2369 1777 1421 1185 1015 888 790
Fp 0,6 1,3 2,3 3,6 5,3 7,2 9,3 11,8
4,8 x 44,4 mm (3/16" x 1 3/4") 2,39 m 2,21 m 0,37 m w 19304 8579 4856 3088 2145 1576 1206 953
Fw 0,6 1,4 2,5 3,9 5,6 7,7 10,0 12,7
p 4826 3217 2413 1930 1609 1379 1206 1072
Fp 0,5 1,1 2,0 3,1 4,5 6,1 8,0 10,1
4,8 x 50,8 mm (3/16" x 2") 2,72 m 2,56 m 0,43 m w 25270 11231 6317 1043 2808 2063 1579 1248
Fw 0,5 1,2 2,2 3,4 4,9 6,7 8,7 11,1
p 6317 4212 2527 2527 2106 1805 1579 1404
Fp 0,5 1,0 2,7 2,7 3,9 5,4 7,0 8,9
4,8 x 57,20 mm (3/16" x 2 1/4") 3,05 m 2,90 m 0,52 m w 32038 14239 8010 5126 3560 2615 2002 1582
Fw 0,5 1,1 1,9 3,0 4,4 5,9 7,8 9,8
p 8010 5340 4005 3204 2670 2288 2002 1780
Fp 0,4 0,9 1,6 2,4 3,5 4,8 6,2 7,9
4,8 x 63,5 mm (3/16" x 2 1/2") 3,40 m 3,24 m 0,61 m w 39484 17548 9871 6317 4387 3223 2468 1950
Fw 0,4 1,0 1,7 2,7 3,9 5,4 7,0 8,9
p 9871 6581 4936 3948 3290 2820 2468 2194
Fp 0,4 0,8 1,4 2,2 3,2 4,3 5,6 7,1
