Rejillas de Acero Inoxidable

 Las rejillas electroforjadas COESA están diseñadas para ofrecer resistencia y durabilidad excepcionales. Fabricadas a base de soleras y redondos unidos mediante soldadura por penetración (electroforjado), garantizan una calidad superior que soporta todo tipo de cargas, ya sea distribuidas, concentradas, rodantes o de impacto.

Contáctenos

Rejillas de Acero Inoxidable

Las rejillas de acero inoxidable son estructuras fabricadas para garantizar resistencia, funcionalidad y durabilidad en diversas aplicaciones. En particular, las Rejillas COESA destacan por su fabricación a base de soleras y redondos unidos mediante soldadura de penetración o electroforjado, lo que asegura su capacidad para soportar distintos tipos de cargas, como distribuidas, concentradas, rodantes o de impacto​

Características Principales

  1. Material y Acabado:
    • Disponibles en acero al carbón y acero inoxidable.
    • Acabados: natural, primario anticorrosivo, galvanizado, o personalizado.
  2. Superficie:
    • Opción de acabado liso o antiderrapante.
  3. Medidas:
    • Tableros estándar de 1.00 x 6.00 m y 1.00 x 3.00 m.
    • Fabricación a medida conforme a planos.
  4. Normatividad:
    • Cumplen con estándares internacionales como ANSI, ASTM, y normas nacionales como NMX B 254 CANACERO 2008. El galvanizado sigue las especificaciones de la norma ASTM A-123


Ventajas

  • Durabilidad excepcional: Gracias a los materiales de alta calidad y su diseño.
  • Resistencia a la corrosión: Ideal para ambientes desafiantes o expuestos a productos químicos.
  • Fabricación personalizable: Ajustadas a las necesidades específicas del cliente.
  • Soporte técnico: COESA ofrece asesoramiento profesional y seguimiento continuo en sus proyectos​

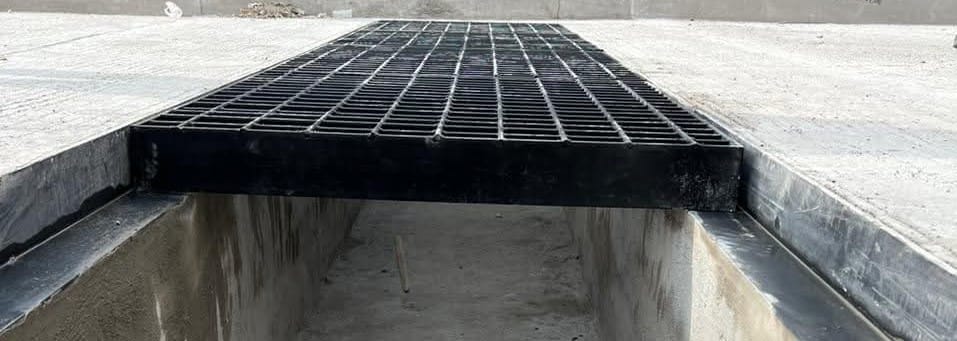

Rejillas para tráfico pesado y continuo


La Rejilla para Tráfico Vehicular y Pesado de Acero  está diseñada y fabricada para soportar el paso continuo o concentrado de autos hasta el paso de camiones de carga pesada  y aviones, ofreciendo protección, durabilidad y Alta  resistencia en su infraestructura industrial, pública o comercial.


La separación entre soleras de las rejillas se fabrican dependiendo de la capacidad de carga que requiere soportar y el claro que pretende cubrir; entre otros la entrada deseada de aire, luz, sonido, calor, entre otros elementos. Además, en zonas cerradas, obstruidas y húmedas, impiden la acumulación de líquidos en superficies de trabajo.


Superficie: Lisa y Dentada.


Acabado: Primer Negro, Galvanizado y Natural sin pintar.

Tipos: CR-1, CR-2, CR-3 y CR-4.

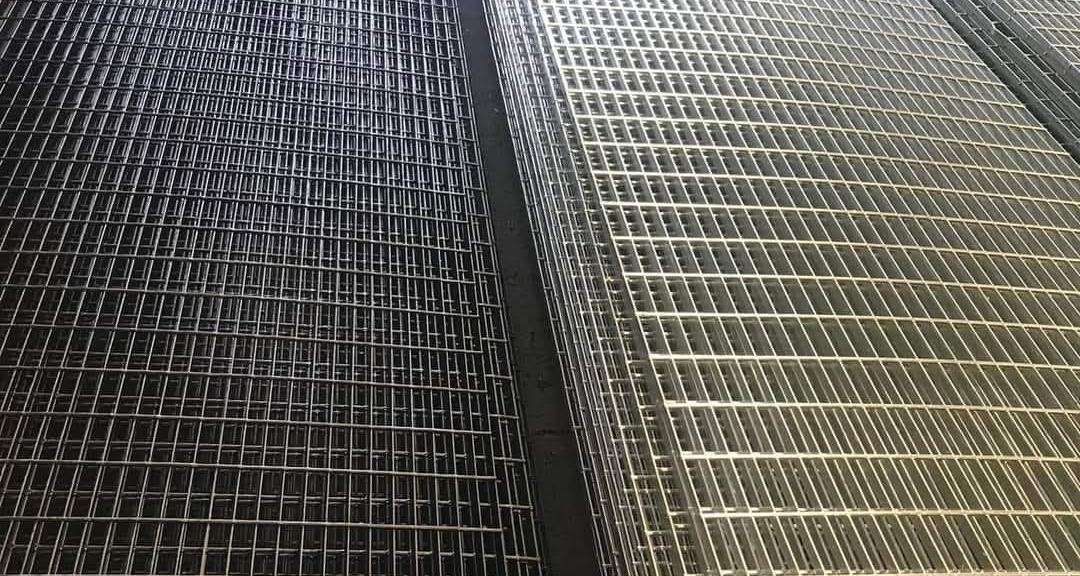

Rejillas estándar para uso industrial o residencial

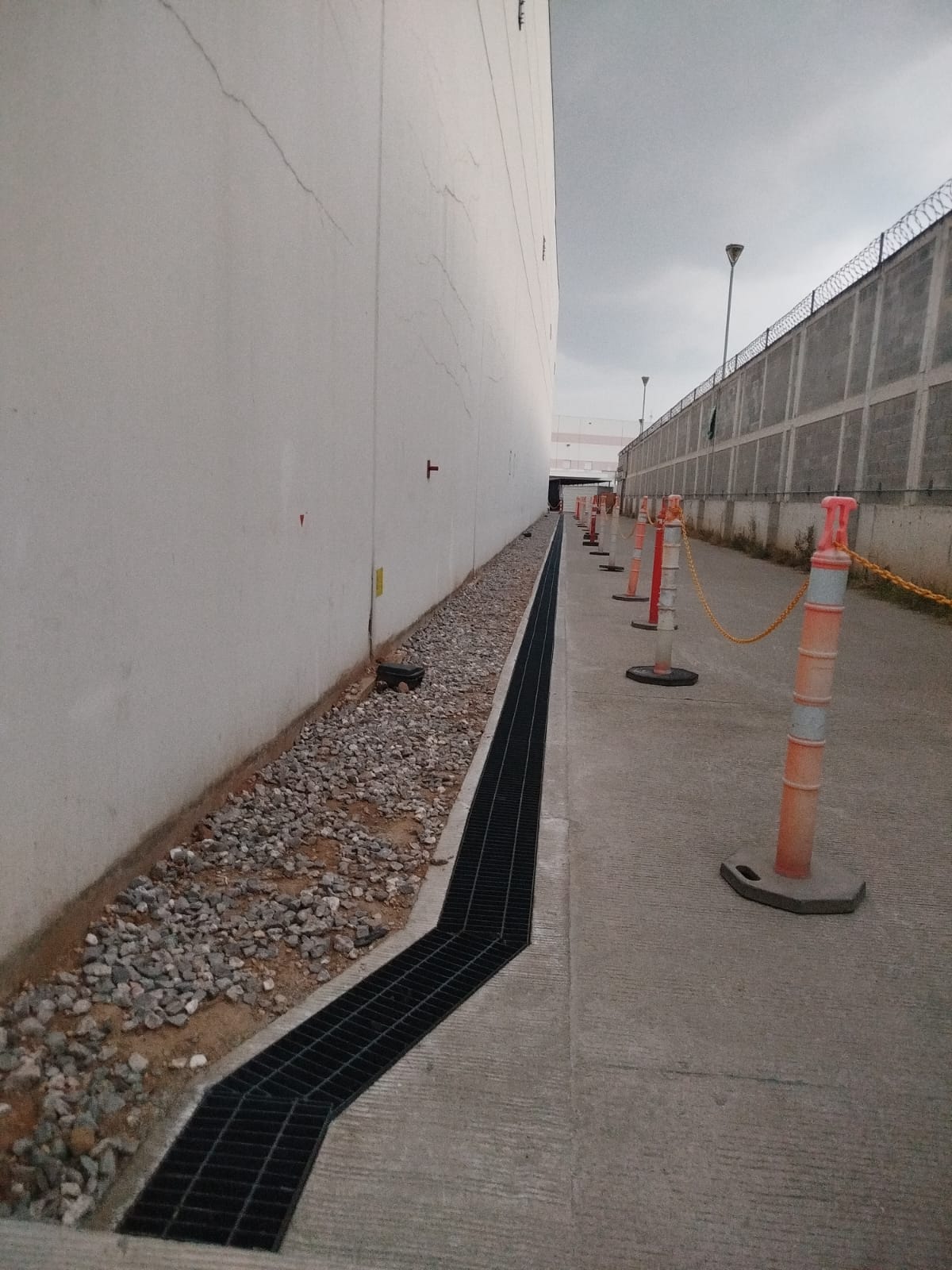

Las rejillas tipo Irving estándar para uso industrial o residencial son una gran solución para colocar pisos, hacer pasillos, plataformas, pasarelas rampas o trincheras y las líneas de ensamblaje en inmuebles como las naves industriales, puesto que son fáciles y rápidas de instalar, tienen una gran resistencia y son más ligeras que los pisos tradicionales de concreto u hormigón.


Tipos: CR-5 y CR-6.

Rejillas para cargas ligeras


Las rejillas tipo Irving están disponibles en diferentes materiales, como acero,  y fibra de vidrio, y pueden soportar cargas ligeras. Se pueden usar en diversos entornos, como en la construcción de edificios, plantas industriales, plataformas marinas, entre otros.

Tipos: CR-7 y CR-8.

Tablas de medidas


Tabla de Datos Completa
medida rejilla tipo
Medidas Pulgadas CR-1 CR-2 CR-3 CR-4 CR-5 CR-6 CR-7 CR-8
1/8 3/4 26.74 29.33 22.8 25.39 19.35 21.94 26.02 21.76
1 34.85 37.44 29.58 32.17 24.97 27.56 34.75 26.45
1 1/4 42.9 45.49 36.32 38.91 30.56 33.15 43.43 32.67
1 1/2 51 53.59 43.1 45.69 36.18 38.77 52.11 54.44
2 67.1 69.69 56.57 59.16 47.36 49.94 60.79 71.57
3/16 3/4 38.87 41.46 32.95 35.54 27.77 30.36 39.09 39.09
1 51 53.59 43.1 45.69 36.18 38.77 52.16 35.81
1 1/4 64.58 68.66 54.7 58.79 46.06 50.15 44.32 65.11
1 1/2 76.65 80.74 64.81 68.89 54.44 58.53 78.12 54.44
2 100.86 104.95 85.06 89.15 71.24 75.32 104.2 71.57
2 1/2 125.07 129.07 105.31 109.4 88.03 92.12 130.22 85.55
1/4 1 68.6 72.69 58.07 62.16 48.85 52.94 42.09 47.05
1 1/4 86.48 92.3 73.31 79.13 61.79 67.6 51.37 56.33
1 1/2 102.59 108.4 86.79 92.6 72.96 78.78 60.65 65.61
2 130.95 136.6 110.5 116.14 92.59 98.24 79.23 84.19
2 1/2 162.28 167.93 136.71 142.35 114.33 119.98 97.78 102.74
3 193.61 199.25 162.92 168.57 136.07 141.72 116.36 121.32
5/16 1 83.99 89.63 71.2 76.84 60.01 65.65 105.54 72.7
1 1/4 103.54 109.18 87.55 93.2 73.57 79.22 79.22 88.13
1 1/2 123.14 128.78 103.95 109.6 87.17 92.81 92.81 101.59
2 162.28 167.93 136.71 142.35 114.33 119.98 119.98 128.49
2 1/2 201.48 207.12 169.51 175.15 141.53 147.18 147.18 155.41
3 240.62 246.27 202.26 207.91 168.69 174.34 174.34 182.31
4 318.97 324.61 267.81 273.46 223.05 228.7 228.7 236.13
3/8 1 99.63 105.27 84.28 89.93 70.86 76.5 114.71 114.71
1 1/4 123.14 128.78 103.95 109.6 87.17 92.81 128.48 158.3
1 1/2 146.64 152.29 123.62 129.27 103.48 109.13 88.53 93.49
2 193.61 199.25 162.92 168.57 136.07 141.72 116.36 121.32
2 1/2 240.62 246.27 202.26 207.91 168.69 174.34 144.22 149.18
3 287.64 293.29 241.6 247.25 201.32 206.96 172.05 177.01
4 381.62 387.27 320.24 325.88 266.53 272.17 227.76 232.72
Tabla de Datos Completa
Núm. de Soleras (mm.) CR-1 O CR-2 CR-3 O CR-4 CR-5 O CR-6
1/8" (mm.) 3/16" (mm.) 1/4" (mm.) 3/8" (mm.) 1/8" (mm.) 3/16" (mm.) 1/4" (mm.) 3/8" (mm.) 1/8" (mm.) 3/16" (mm.) 1/4" (mm.) 3/8" (mm.)
2 23.7 25.4 27 30 27.2 28.8 30.4 33.6 33.2 34.8 36.4 39.7
3 44.3 46 47.6 50 51.2 52.8 54.4 57.6 63.4 65 66.6 69.8
4 64.9 66.6 68.2 71 75.2 76.8 78.4 81.6 93.5 95.1 96.7 100
5 85.5 87.2 88.8 92 99.2 100.8 102.4 105.6 123.7 125.3 126.9 130.7
6 106.1 107.8 109.4 112.6 123.2 124.8 126.4 129.6 153.9 155.5 157.1 160.3
7 126.7 128.4 130 133.2 147.2 148.8 150.4 153.6 184 185.6 187.2 190.5
8 147.3 149 150.6 153.8 171.2 172.8 174.4 177.6 214.2 215.8 217.4 220.4
9 167.9 169.6 171.2 174.4 195.2 196.8 198.4 201.6 244.3 245.9 247.5 250.8
10 188.5 190.2 191.8 195 219.2 220.8 222.4 225.6 274.5 276.1 277.7 280.9
11 209.1 210.8 212.4 215.6 243.2 244.8 246.4 249.6 304.7 306.3 307.9 311.1
12 229.7 231.4 233 236.2 267.2 268.8 270.4 273.6 334.8 336.4 338 341.3
13 250.3 252 253.6 256.8 291.2 292.8 294.4 297.6 365 366.6 368.2 371.4
14 270.9 272.6 274.2 277.4 315.2 316.8 318.4 321.6 395.1 396.7 398.4 401.6
15 291.5 293.2 294.8 298 339.2 340.8 342.4 345.6 425.3 426.9 428.5 431.7
16 312.1 313.8 315.4 318.6 363.2 364.8 366.4 369.6 455.5 457.1 458.7 461.9
17 332.7 333.4 336 339.2 387.2 388.8 390.4 393.6 485.6 487.2 488.8 492.1
18 353.3 355 356.6 359.8 411.2 412.8 414.4 417.6 515.8 517.4 519 522.2
19 373.9 375.6 377.2 380.4 435.2 436.8 438.4 441.6 545.9 547.5 549.2 552.4
20 394.5 396.2 397.8 401 459.2 460.8 462.4 465.6 576.1 577.7 579.3 582.5
21 415.1 416.9 418.4 421.6 483.2 484.8 486.4 489.6 606.3 607.9 609.5 612.7
22 435.7 437.4 439.4 442.2 507.2 508.8 510.4 513.6 636.4 638 639.6 642.8
23 456.3 458 459.6 462.8 531.2 532.8 534.4 537.6 666.6 668.2 669.8 673
24 476.9 478.6 480.2 483.4 555.2 556.8 558.4 561.6 696.7 698.3 700 703.2
25 497.5 499.2 500.8 504 579.2 580.8 582.4 585.6 726.9 728.5 730.1 733.3
26 518.1 519.8 521.4 524.6 603.2 604.8 606.4 609.6 757.1 758.7 760.3 763.5
27 538.7 540.4 542 545.2 627.2 628.8 630.4 633.6 787.2 788.8 790.4 793.6
28 559.3 561 562.6 565.8 651.2 652.8 654.4 657.6 817.4 819 820.6 823.8
29 579.9 581.6 583.2 586.4 675.2 676.8 678.4 681.6 847.5 849.1 850.7 854
30 600.5 602.2 603.8 607 699.2 700.8 702.4 705.6 877.7 879.3 880.9 884.1
31 621.1 622.8 624.4 627.6 723.2 724.8 726.4 729.6 907.9 909.5 911.1 914.3
32 641.7 643.5 645 648.2 747.1 748.8 750.4 753.6 938 939.6 941.2 944.4
33 662.3 664 665.6 668 771.2 772.8 774.4 777.6 968.2 969.8 971.4 974.6
34 682.9 684.6 686.2 689.4 795.1 796.7 798.4 801.6 998.3 999.9 1001.6 1004.8
35 703.5 705.2 706.8 710 819.1 820.7 822.4 825.5
36 724.1 725.8 727.4 730.6 843.1 844.7 846.3 849.5
37 744.7 746.4 748 751.2 867.1 868.7 870.3 783.5
38 765.3 767 768.6 771.8 891.1 892.7 894.3 897.9
39 785.9 787.6 789.2 792.4 915.1 916.7 918.3 921.5
40 806.5 808.2 809.8 813 939.1 940.7 942.3 945.5
41 827.1 828.8 830.4 833.6 963.1 964.7 966.3 969.5
42 847.7 849.4 851 854.2 987.1 988.7 990.3 993.5
43 868.3 870 871.6 874.8
44 888.9 890.6 892.2 895.4
45 909.5 911.2 912.8 916
46 930.1 931.8 933.4 936.6
47 950.8 952.4 954 957.2
48 971.4 973 974.6 977.8
49 992 993.6 995.2 998.4

Para tener éxito, su contenido debe ser útil para sus lectores.

Tabla de Datos Completa
CR-05 CLARO EN METROS
SOLERA DE CARGA Tamaños Claro Máximo con carga Humana Rejilla Lisa Claro Máximo con Carga Humana Dentado Claro Máximo con Tránsito de Camiones 0.50 0.75 1.00 1.25 1.50 1.75 2.00 2.25
3.2 X 19,1 mm (1/8" x 2/4") 0,76 m w 2381 1058 595 NO SE RECOMIENDAN LAS CARGAS
Fw 1,5 3,3 5,8
p 595 397 298
Fp 1,2 2,6 4,7
4.8 x 19,1 mm (3/16" x 3/4") 1,12 m w 3573 1588 893 572
Fw 1,5 3,3 5,8 9,1
p 893 595 447 357
Fp 1,2 2,6 4,7 7,3
3,2 x 25,4 mm (1/8" x 1") 1,30 m 1,15 m w 4212 1872 1053 674 468
Fw 1,1 2,5 4,4 6,8 9,8
p 1053 702 526 421 351
Fp 0,9 2,0 3,5 5,5 7,9
4,8 x 25,4 mm (3/16" x 1") 1,50 m 1,31 m 0,20 m w 6317 2808 1579 1011 702 516
Fw 1,1 2,5 4,4 6,8 9,8 13,4
p 1579 1053 790 632 526 451
Fp 0,9 2,0 3,5 5,5 7,9 10,7
3,2 x 31,8 mm (1/8" x 1 1/4") 1,63 m 1,47 m w 6601 2934 1650 1056 733 539
Fw 0,9 2,0 3,5 5,5 7,9 10,7
p 1650 1100 825 660 550 472
Fp 0,7 1,6 2,8 4,4 6,3 8,6
4,8 x 31,8 mm (3/16" x 1 1/4") 1,78 m 1,69 m 0,25 m w 9902 4401 2476 1584 1100 808 619
Fw 0,9 2,0 3,5 5,5 10,7 14,0
p 2476 1650 1238 990 825 707 619
Fp 0,7 1,6 2,2 4,4 6,3 8,6 11,2
3,2 x 38,1 mm (1/8" x 1 1/2") 2,00 m 1,68 m 0,25 m w 11230 4991 2807 1797 1248 917 702 565
Fw 1,7 2,6 3,5 4,4 5,2 6,1 7,0 19,8
p 2803 1869 1402 1121 934 801 700 635
Fp 1,0 1,6 2,8 4,4 6,3 8,3 10,0 15,8
4,8 x 38,1 mm (3/16" x 1 1/2") 2,03 m 1,88 m 0,30 m w 14214 6317 3554 2274 1579 1160 888 702
Fw 0,7 1,6 2,9 4,6 6,6 8,9 11,7 14,8
p 3554 2369 1777 1421 1185 1015 888 790
Fp 0,6 1,3 2,3 3,6 5,3 7,2 9,3 11,8
4,8 x 44,4 mm (3/16" x 1 3/4") 2,39 m 2,21 m 0,37 m w 19304 8579 4856 3088 2145 1576 1206 953
Fw 0,6 1,4 2,5 3,9 5,6 7,7 10,0 12,7
p 4826 3217 2413 1930 1609 1379 1206 1072
Fp 0,5 1,1 2,0 3,1 4,5 6,1 8,0 10,1
4,8 x 50,8 mm (3/16" x 2") 2,72 m 2,56 m 0,43 m w 25270 11231 6317 1043 2808 2063 1579 1248
Fw 0,5 1,2 2,2 3,4 4,9 6,7 8,7 11,1
p 6317 4212 2527 2527 2106 1805 1579 1404
Fp 0,5 1,0 2,7 2,7 3,9 5,4 7,0 8,9
4,8 x 57,20 mm (3/16" x 2 1/4") 3,05 m 2,90 m 0,52 m w 32038 14239 8010 5126 3560 2615 2002 1582
Fw 0,5 1,1 1,9 3,0 4,4 5,9 7,8 9,8
p 8010 5340 4005 3204 2670 2288 2002 1780
Fp 0,4 0,9 1,6 2,4 3,5 4,8 6,2 7,9
4,8 x 63,5 mm (3/16" x 2 1/2") 3,40 m 3,24 m 0,61 m w 39484 17548 9871 6317 4387 3223 2468 1950
Fw 0,4 1,0 1,7 2,7 3,9 5,4 7,0 8,9
p 9871 6581 4936 3948 3290 2820 2468 2194
Fp 0,4 0,8 1,4 2,2 3,2 4,3 5,6 7,1

Durabilidad, Estilo y Versatilidad en Cada Detalle

Transforma tus espacios con nuestras rejillas diseñadas para resistir y destacar. Fabricadas con materiales de alta calidad y bajo estrictos estándares internacionales, las Rejillas COESA son la opción ideal para garantizar seguridad, funcionalidad y una estética moderna en cualquier proyecto.
